RS485转ZigBee无线模块

更新：2017-9-27 15:23:14 点击：333

品牌：
型号： INU-W012

产品介绍

Zigbee模块

型号：DRF2619A，主要功能：RS485转ZigBee无线模块

完全替代DRF2619-ZR485

可视传输距离：1.6公里

与 DRF1605H
功能完全一样

产品主要特点

产品内部以本公司ZigBee模块DRF1605H为核心转接RS485底板组合而成，外壳全铝合金材质。

主要参数

尺寸：70*50*24mm（不含天线、固定孔及接口尺寸）
温度范围：-40℃～85℃
串口速率：可调（配合ZigBee模块的串口速率为9600,19200,38400,57600,115200可选）
供电：电压DC5～12V，电流>300mA
接口及按键：SMA天线接头（外螺内孔）；RS485接口；2PIN电源接口；二个LED；一个TEST按键，一个RESET按键。
净重：80.5g（含天线）

外观及尺寸结构图

RS485转Zigbee模块（DRF2619）购买提示

1，由于RS485是总线型结构，不能同时收、发数据，所以，应用时应该保持数据的有序流动；
2，Zigbee网络适合于小容量的数据传输，一般建议每个数据包少于64字节，通讯以逐个数据包的形式进行；
3，如果要应用于门禁机、LED屏，请先咨询；

应用DRF2619（RS485转Zigbee）改造有线RS485网络实例

典型的RS485网络一般由一个主机（电脑，PLC，工控机，特殊设备等）加N个数据采集或执行设备构成，主机发命令轮询设备，应用MODBUS RTU协议，日前，我们将一个有线的温湿度采集系统改造成Zigbee无线采集系统，简述如下：

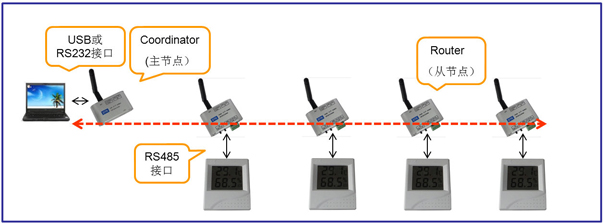

系统有线构成方式：（波特率9600, 串口格式：8-N-1，MODBUS RTU协议）：

（1），在上位机接一个Zigbee模块（USB或RS232接口），设定为Coordinator，波特率9600；

（2），每个设备接一个Zigbee模块（RS485接口），设定为Router，波特率9600；

（3），改造完成，不需要修改已有的软件。

（设置频道，PAN ID，波特率，节点类型，请参考Zigbee模块使用手册）

注意事项：主机发送指令要求控制在少于48字节（实验室条件64字节），设备回复少于128字节（实验室条件256字节）。

如果是PLC作为主机，改造后如下图：

下图中，主机（PLC）接485模块，则双向数据传输要求少于48字节（实验室条件64字节）

如果PLC与RS232模块连接，如下图，则下行最多48字节（实验室64字节），上行128字节（实验室256字节）
